トンネル覆工用鋼製型枠

詳細については、中国の新匯興工場からトンネルライニング用鋼製型枠を購入してください。 Xinhuixing は、地下工学型枠システムに関する 10 年以上の専門知識を持ち、研究開発、生産、輸出サービスを統合する中国の専門メーカーとして運営しています。当社のトンネルライニング鋼製型枠は、複雑な地下地質条件における二次ライニング建設用に設計されています。 Q355B 高張力鋼、完全油圧式脱型システム、モジュール式アセンブリ設計を組み合わせることで、最新のトンネル工学プロジェクトに非常に安定した、正確で効率的なソリューションを提供します。

トンネル覆工用鋼製型枠とは何ですか?

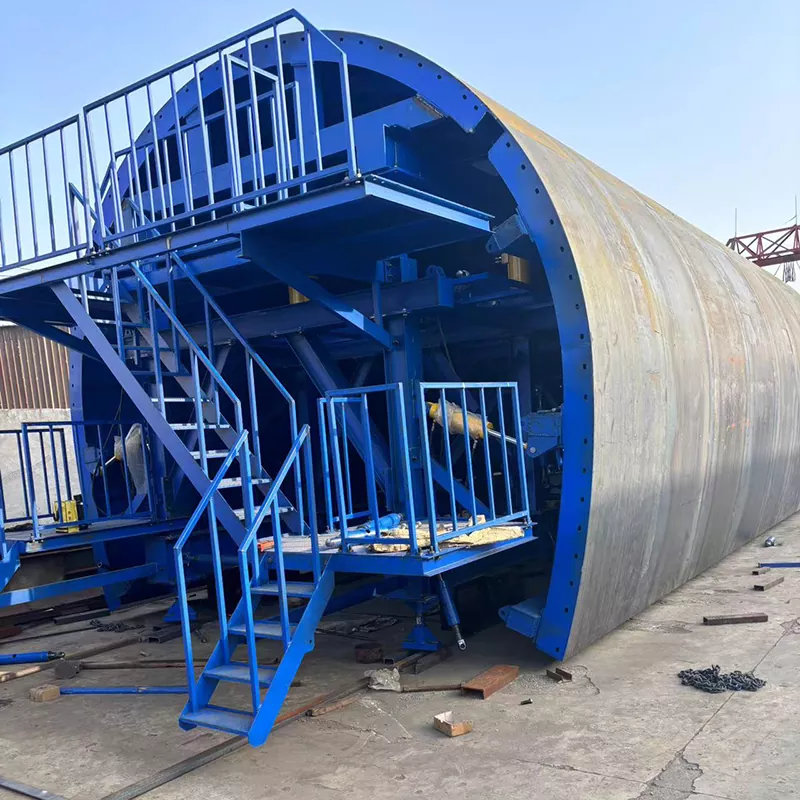

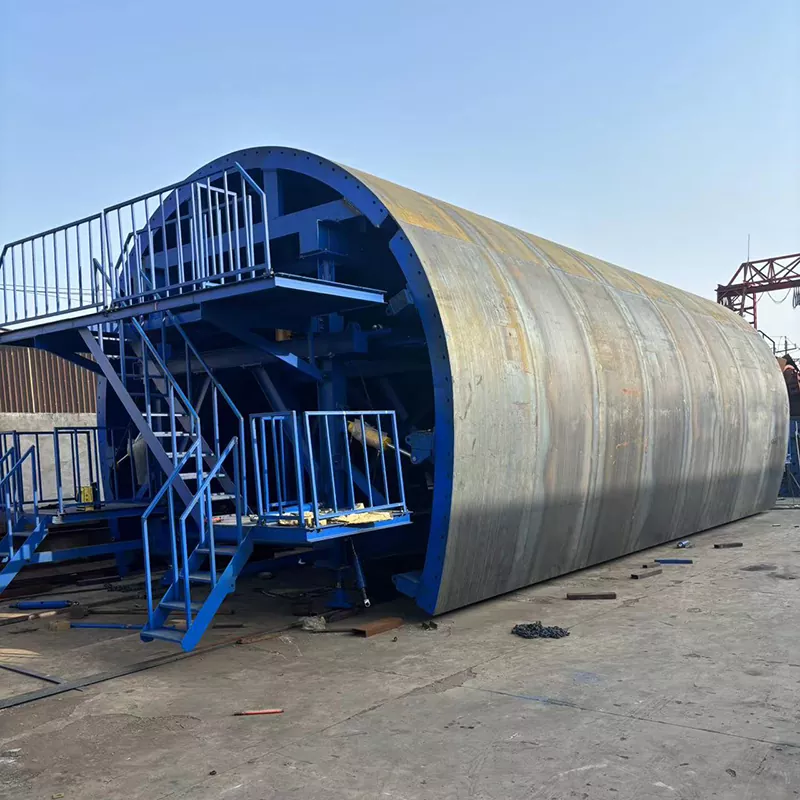

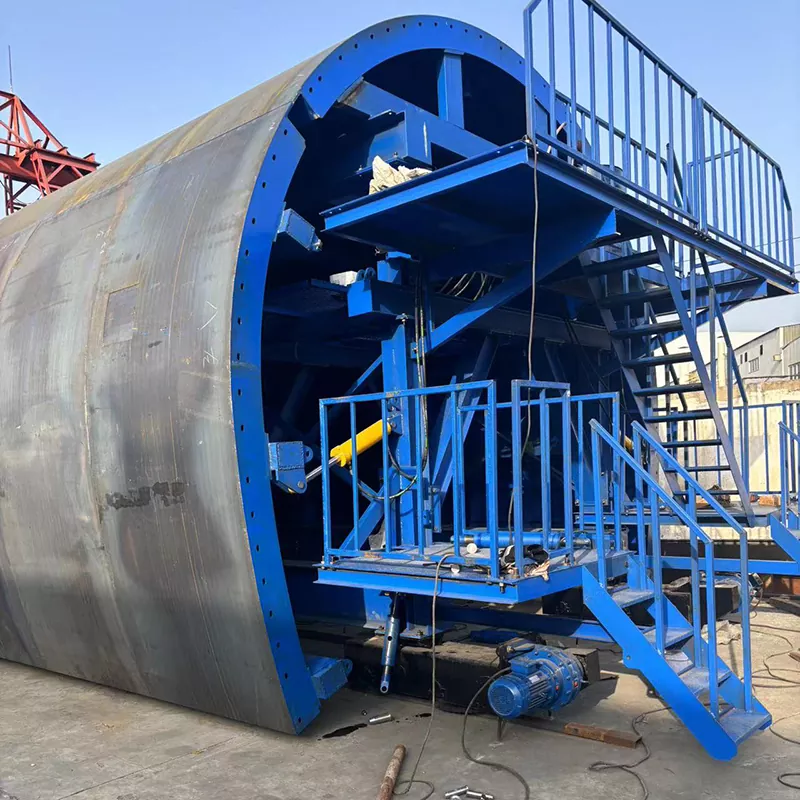

トンネルライニング用鋼型枠は、トンネルの二次ライニングコンクリート建設に使用される特殊な再利用可能な鋼型システムです。地下鉄システム、鉄道トンネル、分水トンネル、地下インフラに広く適用されています。このシステムは、複雑な地質条件や高圧条件下でも、正確な幾何学的形状、高い構造安定性、優れたコンクリート表面品質を保証します。

主要な機能と技術的利点

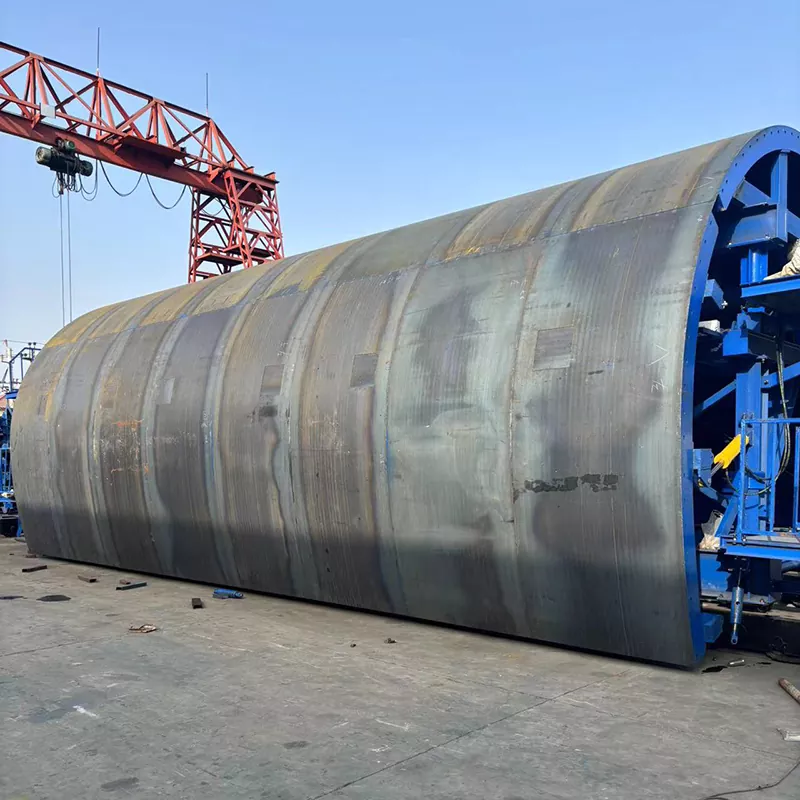

打ち放しコンクリートの精密成形:CNC曲げ加工と一体溶接技術によりパネル厚6～8mmを確保し、剛性に優れています。打設後、コンクリート表面は蜂の巣や孔食のない滑らかな仕上がりとなり、左官塗りの必要性がなくなり、建設後の労力が 30% 以上削減されます。

高圧縮強度設計:構造耐荷重は80 kN/m²に達します。二重の防水シーリング ストリップと組み合わせることで、1.0 MPa を超える地下水圧に耐え、断層帯、軟岩地帯、および水の豊富な地質条件での安定性を確保します。

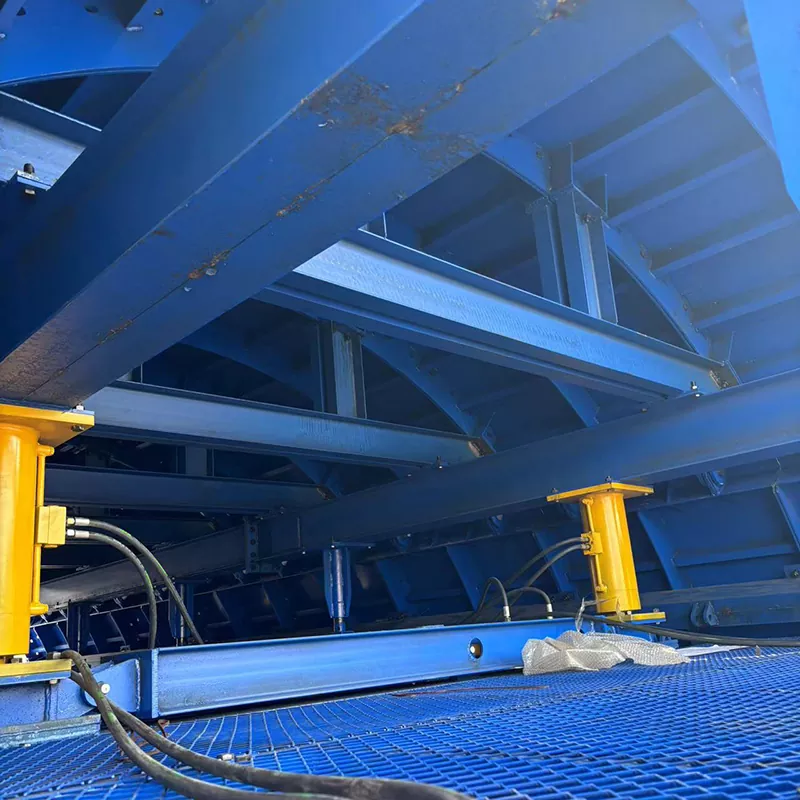

油圧インテリジェント脱型システム:多点同期油圧システムにより側面・頂部型枠の脱型がワンタッチで行え、サイクルタイムを約40分に短縮し、トンネル工事の効率を大幅に向上させます。

高い耐久性と防食システム:ジンクリッチなエポキシコーティングにより、1,000 時間以上の耐塩水噴霧性が確保されています。このシステムは 80 ～ 120 回の再利用サイクルをサポートしており、耐用年数後に鋼材を完全にリサイクルできるため、コスト効率が大幅に向上します。

精密組立システム:ジョイント精度 ≤ 1 mm およびパネル平面度 ± 0.5 mm 以内により、コンクリート型枠鋼材の GB/T 17656-2018 規格への準拠が保証されます。

製品の用途

都市の地下鉄システム:フルリング鋳造能力を備えた円形および馬蹄形セクション用のシールド トンネル二次ライニング。

高速鉄道のトンネル:埋設が浅く危険度の高い複雑な地質帯などの大規模山岳トンネル。

水利トンネル:強力な不透水性要件を備えた深く埋設された高圧分水トンネル。

特殊な環境:カスタマイズされたコーティングと熱接合部保護を備えた、沿岸の湿気、高原の寒冷地域、および地下水圧の高いトンネル システム。

比較優位性

従来の木製または標準的な鋼製トンネル型枠と比較して、新恵興トンネルライニング用鋼製型枠は、大幅に高い精度、構造安定性、耐用年数を提供します。

人件費を 30% 以上削減し、油圧自動化により建設効率を向上させ、極端な地質環境でも優れた防水性と耐変形性を実現します。

このシステムは、材料の無駄を削減し、コンクリートの利用効率を向上させることにより、グリーン建設の要件もサポートします。

トンネルライニングに新恵興鋼製型枠を選ぶ理由

Xinhuixing は、CNC 加工、油圧システムの統合、溶接、防食処理などの統合生産能力を備えた信頼できる中国のメーカーです。

すべての製品は、厳格な 1:1 の組立前検査、寸法精度テスト、および負荷性能検証を受けています。当社は GB/T 17656-2018 規格に準拠し、完全な品質の文書と第三者の検査レポートを提供します。

当社のトンネルライニング用鋼製型枠は、中国全土の地下鉄、鉄道、水利トンネルプロジェクトで広く使用されており、複雑な地質環境でも安定した性能と高い施工信頼性が証明されています。

また、設置指導、油圧システムの操作トレーニング、トンネル建設の最適化提案など、全面的な技術サポートも提供します。

メンテナンス

クリーニング：平らなスクレーパーを使用して、型抜き後すぐにコンクリート残留物を除去します。防食コーティングを損傷しないようにしてください。

検査：構造の完全性を確保するために、毎回使用前にボルト、溶接、シール ストリップ、変形をチェックしてください。

修理：変形調整には修正プラットフォームを使用し、損傷した溶接部を速やかに修復します。

ストレージ：ベースサポートを高くし (20cm 以上)、防錆油を塗布し、湿気や日光から保護して、乾燥した換気の良い倉庫に保管してください。

環境および安全機能

各セットは約 200 平方メートルの木製型枠を置き換え、森林伐採と建設廃棄物を大幅に削減します。コンクリート廃棄物は従来のシステムと比較して 10% 以上削減され、LEED およびグリーン ビルディング認証要件をサポートします。

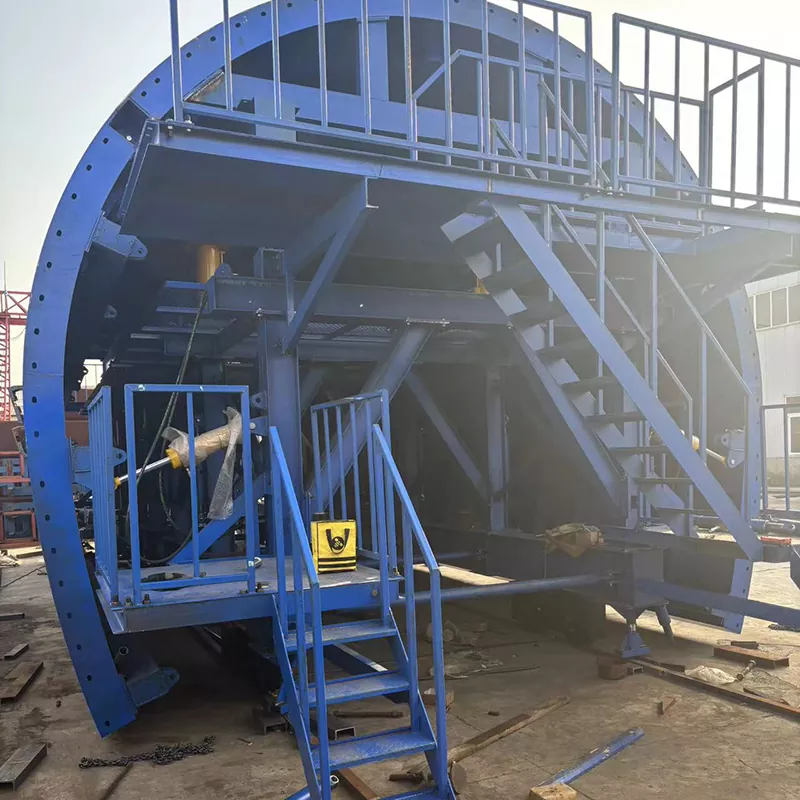

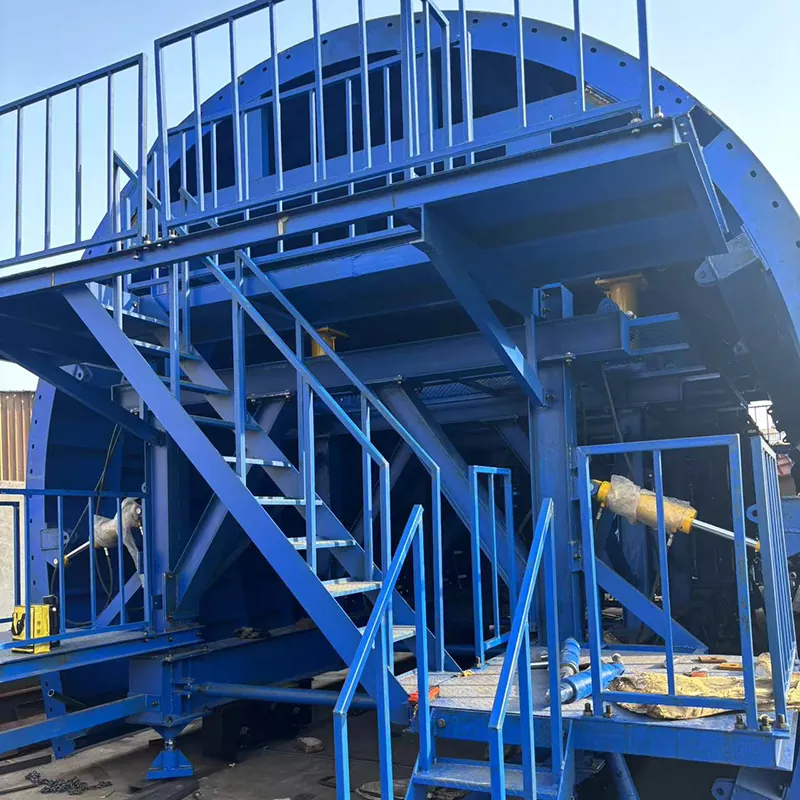

安全システムには、リフティング ラグ、滑り止めステップ、プラットフォーム インターフェイスが含まれており、高所での作業の安全性を向上させ、トンネル環境での建設リスクを軽減します。
